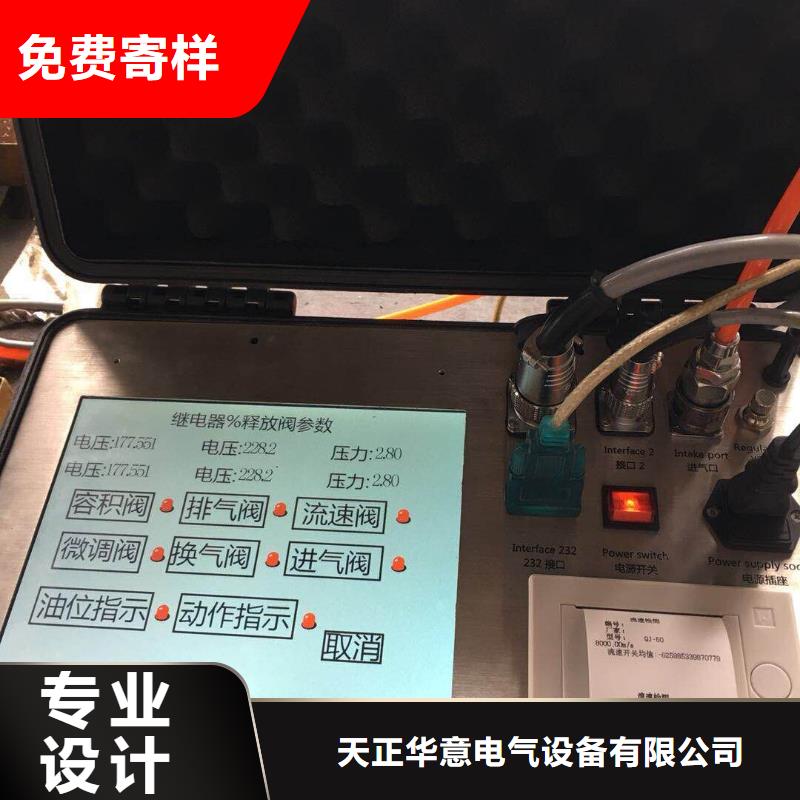

瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。

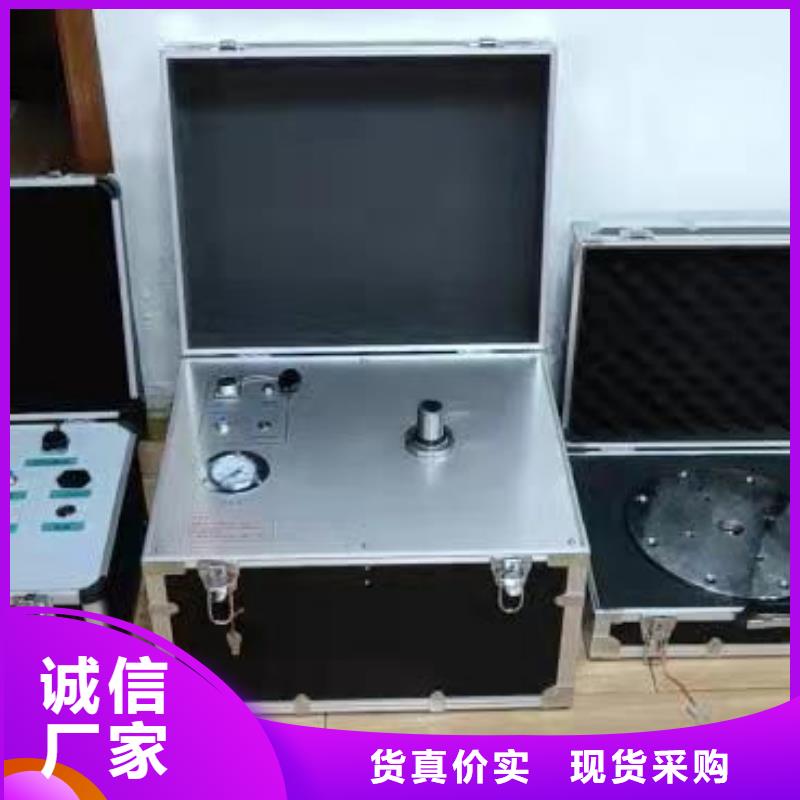

瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。

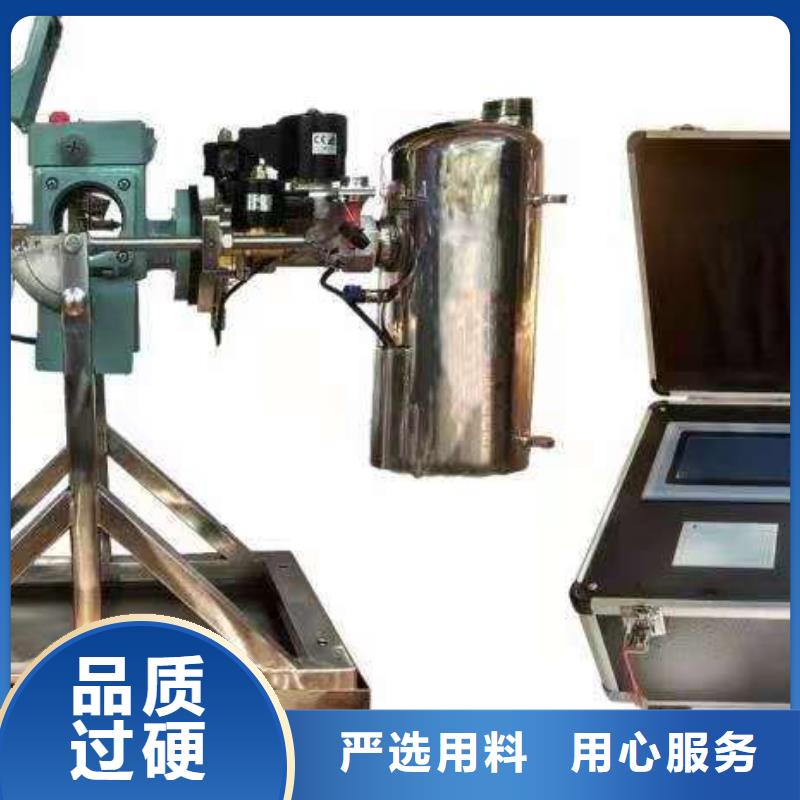

瓦斯继电器校验仪产品简介瓦斯（气体）继电器校验台是一种新型瓦斯继电器流速值及容积值校验的专用设备，主要用于油浸式电力变压器上继电器的检测和校验。该校验台模拟变压器内故障时继电器的动作机理，采用先进的计算机测控技术，通过实时采集流量信号并准确计算出流速值，以达到定量测试流速值的目的；通过定量容积计量装置，以达到准确检测动作于信号容积值的目的。瓦斯（气体）继电器校验台可以实现继电器动作于跳闸流速值、动作于信号容积值和密封性能的校验，各校验项目可分别独立完成，且互不影响，校验完成后可将测试结果进行保存和打印。瓦斯（气体）继电器校验台采用计算机实时控制操作，电脑液晶全中文菜单式显示，操作界面直观、简单；整机具有自动化程度高、测试速度快、测试数据准确、数据重复性好等特点。夹紧机构采用液压机械，使得安装瓦斯继电器方便快捷。1.2 校验台外观结构图二、功能特点1）本校验台内置油汞、油箱变频器完模拟变压器内部故障时瓦斯（气体）继电器动作机理，采用全新设计理念。动作于跳闸流速值校验采用高精度流量传感器，油流速度从0逐渐增大，通过实时采集流量信号，准确计算出瞬时流速值，达到定量检测动作于跳闸时流速值的目的。动作于信号容积值校验采用容积传感器，测试过程由计算机系统自动控制完成；密封性实验由计算机系统按用户设定参数自动控制，完成加压保压等密封测试；
