灭磁过电压测试仪工频放电试验接线方法在过电压保护器的相地之间的放电。测试时，每次测量间隔不小于15秒，测量三次，求平均值，该值不应小于说明书中规定参数值的85%。两种过电压保护器,测试相地之间放电的接线图分别为图一,图二相地之间放电接线图(图一)相地之间放电接线图(图二)四、面板介绍1 图 2面板示意图1：高压输出端子（在仪器的侧面，此图看不到） 2：仪器与试品接线示意图 11:接地柱 12:220V电源插座 13:电源开关 14:急停按钮15:液晶屏 16:232串口 17:U盘插口 18:打印机五、面板介绍1.打开电源开关，计算机进行自检，几秒钟后，液晶屏显示中文主菜单如图5所示，表示自检成功。 图5 开机界面2．测试参数选择解释1)保护电压：30.0kV 代表仪器 输出电压为30kV。一般选择为30kV。建议：TBP-3.8选择保护电压10.0kV。TBP-7.6选择保护电压20.0kV。TBP-12.7选择保护电压30.0kV。 此处电压数值在1-30kV范围随意设置。2)保护电流：2.0mA 代表仪器 输出电流2mA。现场测试时候一般选择为2mA。此处电压数值在1-25mA范围随意设置。因为代串联间隙的过电压在非击穿状态的绝缘非常大，平时电流基本为0，所以我们建议保护电流2mA就可以。3)修改数值的方法：开机界面(图5)下，红色数字的修改。如测试频率等项目，只需要使用触屏笔或手指点击，就可弹出数字键盘，然后修改即可。 避雷器泄露电流测试仪 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪 工频过电压保护试验装置

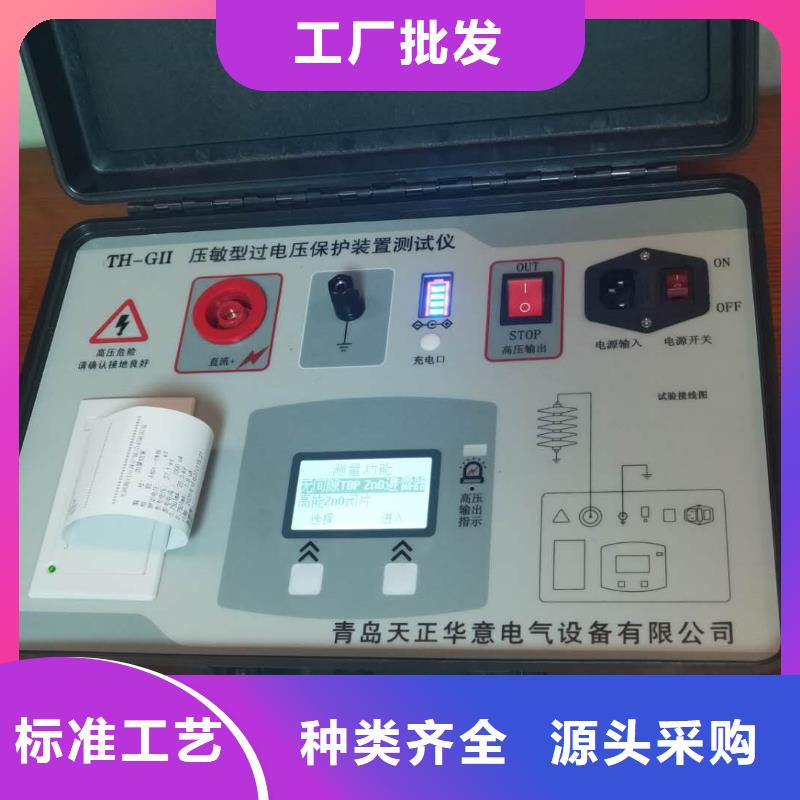

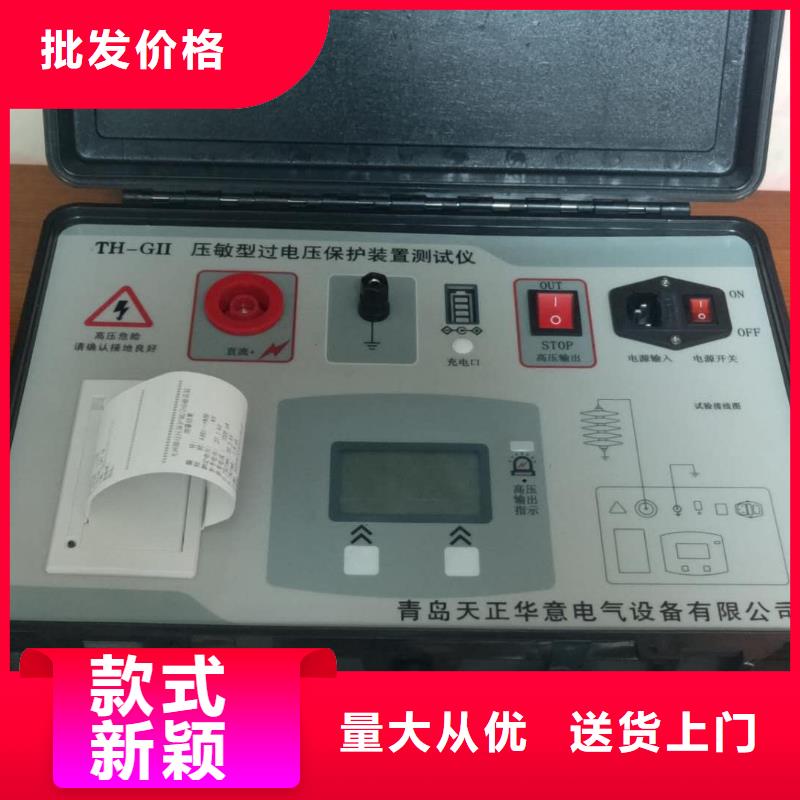

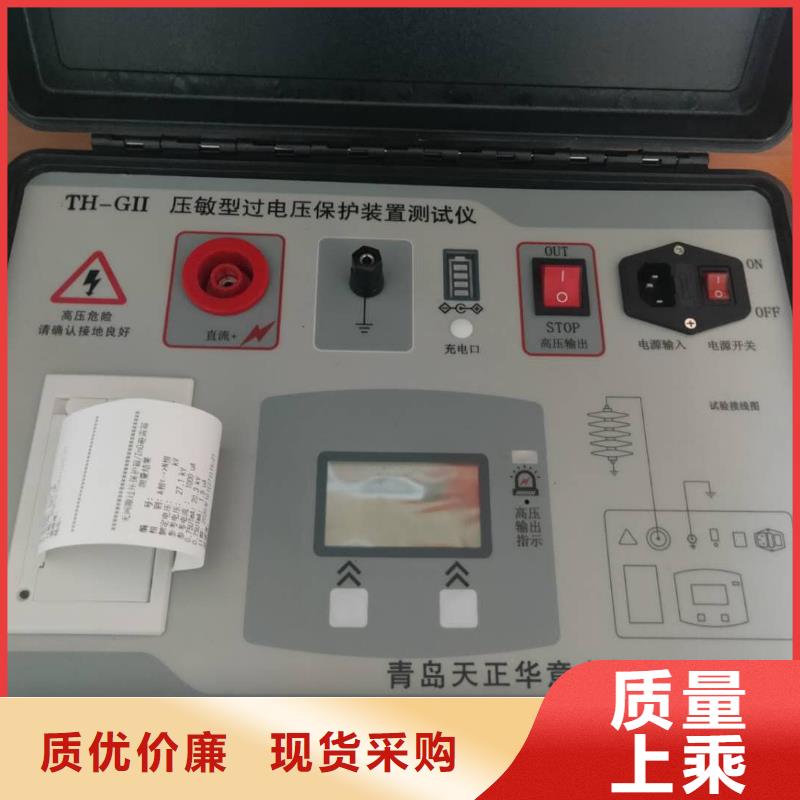

灭磁过电压测试仪过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。一、技术指标1.输出电压0-30KV（有效值）； 输出电流0-25mA2.检测放电方式: 波形检测和付立叶变换方式3.准确度: 电压: ±（读数×2%+0.1） 电流: ±（读数×2%+0.1）4.高压切断时间: 小于0.2秒5.电压分辨率：0.001KV 电流分辨率：0.001mA 6. 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电7.计算机接口： 标准RS232接口 8.打印机： 热敏微型打印机9.环境温度：-10℃～50℃ 相对湿度：<90%二、性能特点1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。2.全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了.操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。。3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预.4.一体化机型，内附高压电源，便于现场测试，减少现场接线。5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。7.防误操作：电压、电流实时监示;接线端子高/低压分明;缓速升压,迅速降压,声音报警。8.抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。9.高压电缆：为耐高压绝缘导线，但为了测量，请悬空使用。
灭磁过电压测试仪主运行界面中单击“过电压”，进入过电压试验界面。界面上方从左至右依次有高压电阻投切选择，用于过电压试验时配置输出电流，此选项为复选框：可以选任意一个，或两个，或全不选。超漏报警限值有300 mA、450 mA和600 mA三个档位，此为单选，默认300 mA。上方中间部分为电压、电流、畸变、频率实测值显示，右侧为运行状态按钮，测试启动时，运行状态绿灯亮起。界面正中为波形显示区，显示电压的实时波形。界面左侧有四个功能按钮，分别是设置，耐压测试，保存和返回。其中设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。“耐压测试”用于切换到电压试验。保存按钮用于测试过程中，抓取当前屏幕上的参数值和波形，默认保存路径为USB口上的随机附赠U盘（自行准备的U盘容量不应高于8GB）。若保存过程中USB口没有U盘，则图形文件自动保存在机器系统的路径NandFlash下。界面如下所示：图五、过电压试验界面当图形保存过程中未插U盘，事后想复制该图形文件步骤如下：只需把U盘插入测试装置面板的USB接口，在主界面上双击界面空白区域6次，退出测试程序。在桌面左上角的“我的设备”图标上双击鼠标左键，并进入NandFlash盘符(此时若U盘已经插入USB接口，在NandFlash同级目录下会出现“硬盘”盘符)。选中NandFlash下待剪切的文件，点“编辑”菜单栏中的剪切命令，回到我的设备目录下的“硬盘”目录下，点击“编辑“菜单栏中的粘帖命令，即可以把数据文件保存到U盘。保存完毕后，若需要重新运行测试程序可以双击“我的设备”—“NandFlash”—“N”或“G”文件即可。(若复制剪切过程中发现不能找到“硬盘”盘符，请插拔U盘多试几次)。
